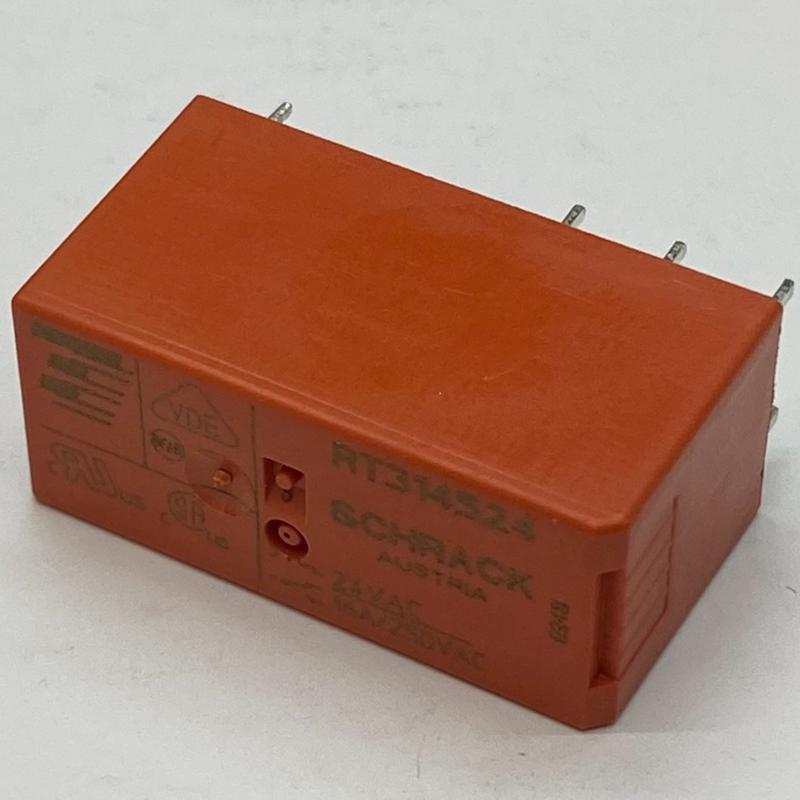

رله شراک 8 پایه تک کنتاکت 16آمپر SCHRACK RT314524 24 AC

• برند: شراک

• سری: RT

• نوع رله: رله صنعتی / رله الکترومکانیکی/ رله الکترونیکی

• ولتاژ بوبین: 24 ولت AC

• تعداد کنتاکت: 1 کنتاکت تبدیلی

• جریان کنتاکت: 16 آمپر

• کاربری: مدار فرمان، تابلو برق، اتوماسیون صنعتی, روبردی

• کشور سازنده برند: اتریش

یک نکته فنی بسیار مهم (قبل از بررسی مشخصات)

شما در پرسش خود به «۸ پایه» اشاره کردید. لازم است یک شفاف‌سازی مهندسی انجام دهیم:

رله‌های سری RT3 (که تک‌کنتاکت ۱۶ آمپر هستند) برخلاف سری‌های RT4 (دو کنتاکت)، دارای ۵ پایه هستند. این ۵ پایه شامل: ۲ پایه برای بوبین و ۳ پایه برای کنتاکت (Common, NO, NC) است.

اگر برای نصب این رله از سوکت استفاده می‌کنید، سوکت‌های ۸ پایه (مانند سری‌های استاندارد Finder یا Schrack) ممکن است با آن سازگار باشند (چون در بسیاری از سوکت‌های استاندارد، پایه‌های ۸ و ۵ به هم متصل هستند)، اما خودِ رله از نظر فیزیکی تنها ۵ پایه دارد. اگر دستگاه یا مدار شما حتماً به ۸ پایه فیزیکی نیاز دارد، احتمالاً منظور شما سری RT4 است که دو کنتاکت دارد.

چرا مهندسان این مدل را انتخاب می‌کنند؟

1. تحمل جریان هجومی بالا: این رله برای سوئیچ کردن بارهای القایی (مانند بوبین کنتاکتورهای بزرگ یا شیرهای برقی) که در لحظه اول استارت جریان زیادی می‌کشند، بسیار عالی عمل می‌کند.

2. بوبین 24V AC: استفاده از ولتاژ AC در مدار فرمان، امنیت بیشتری نسبت به ولتاژ مستقیم DC (در برخی کاربردها) دارد و برای سیستم‌هایی که منبع تغذیه ۲۴ ولت AC دارند، کاملاً استاندارد است.

3. طراحی فشرده (Low Profile): با وجود قدرت ۱۶ آمپری، ابعاد فیزیکی آن دقیقاً مشابه رله‌های ۸ آمپری است که باعث صرفه‌جویی در فضای تابلو می‌شود.

پیشنهاد فنی الکترو موج نوین

• ماژول محافظ: در رله‌های با بوبین AC (24V AC)، توصیه می‌شود در صورت امکان از سوکت‌های مجهز به ماژول LED+Varistor استفاده کنید. این کار باعث می‌شود نویز ناشی از قطع و وصل بوبین رله به مدار فرمان (PLC یا کارت‌های کنترل) برنگردد.

• تشخیص اصالت: متأسفانه مدل‌های مشابه چینی در بازار تحت نام‌های مشابه وجود دارند. رله‌های اصلی Schrack سری RT معمولاً دارای حکاکی لیزری واضح و کیفیت ساخت پلاستیک بدنه بسیار بالایی هستند که در برابر حرارت تغییر شکل نمی‌دهد.
