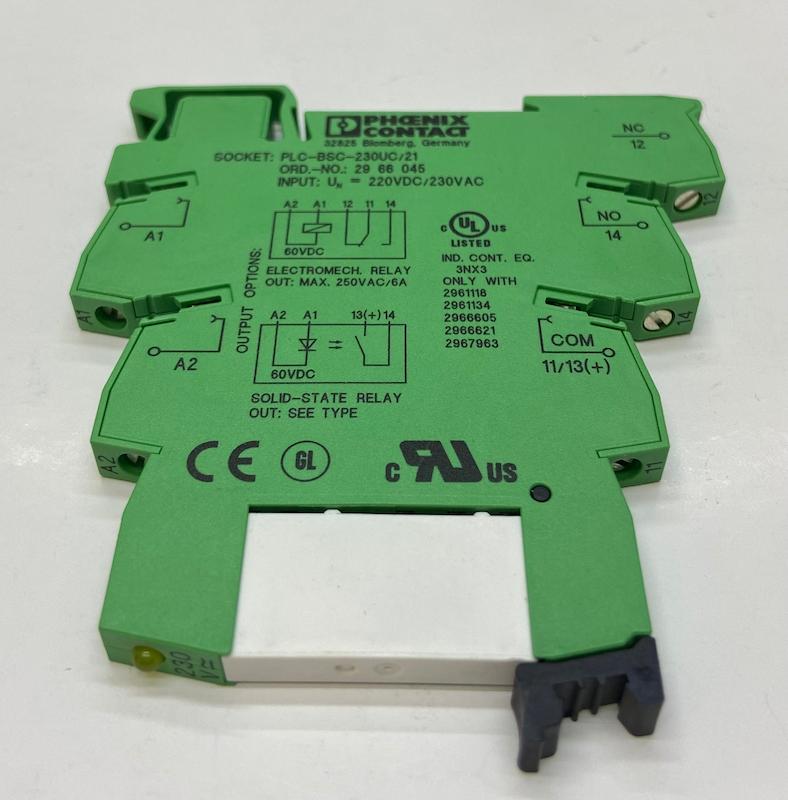

رله پی ال سی فونیکس 6 آمپر PLC-BSC-230UC

• برند: Phoenix Contact (آلمان).

• عرض ماژول: ۶.۲ میلی‌متر (اشغال حداقل فضا در ریل مینیاتوری).

• ولتاژ بوبین: 230AC (سازگار مستقیم با خروجی کارت‌های PLC استاندارد).

• جریان نامی: ۶ آمپر (مناسب برای کنترل شیرهای برقی، کنتاکتورهای کوچک، چراغ‌های سیگنال و سنسورها).

• نوع کنتاکت: معمولاً 1CO (یک کنتاکت چنج‌اور - ۱ باز و ۱ بسته).

• ساختار: ماژول کامل (شامل سوکت + رله + مدار محافظ داخلی).

بررسی تخصصی پایه رله (Base) فونیکس کنتاکت - کد PLC-BSC-230UC

در سیستم‌های فونیکس، بخش “سوکت” (Base) و “مغزی رله” (Relay) از هم جدا هستند. کد PLC-BSC-230UC نشان‌دهنده پایه با مشخصات زیر است:

آناتومی کد فنی:

• PLC-BSC: نشان‌دهنده سری PLC-Basic Terminal Block (پایه اصلی) با اتصال پیچی (Screw Connection).

• 230UC: حرف UC مخفف Universal Current است. این یعنی مدار داخلی این سوکت به گونه‌ای طراحی شده که می‌تواند ولتاژهای AC و DC (در محدوده ۲۳۰ ولت) را مدیریت کند.

چرا این پایه (Base) اهمیت دارد؟

1. انعطاف‌پذیری در ولتاژ (UC): استفاده از تکنولوژی UC در این پایه باعث می‌شود که در هنگام خرید مغزی رله (Relay Insert)، دست شما باز باشد. این سوکت می‌تواند مدارات سوئیچینگ مربوط به تغذیه‌های AC و DC را ایزوله کند.

2. اتصال پیچی (Screw): استانداردترین نوع اتصال در تابلوهای برق صنعتی ایران که اطمینان مکانیکی بالایی در برابر لرزش‌های شدید ایجاد می‌کند.

3. عرض ۶.۲ میلی‌متر: همان طراحی فوق‌باریک که اجازه می‌دهد در یک فضای محدود، دهها رله را کنار هم بچینید و با استفاده از سیستم پل‌زنی (Jumpering)، از سیم‌کشی‌های طولانی و پیچیده رها شوید.

نکته حیاتی برای تأمین:

اگر شما این پایه (PLC-BSC-230UC) را دارید، برای تکمیل آن به یک مغزی رله (Relay Insert) نیاز دارید. فونیکس معمولاً برای این پایه از رله‌های کوچک سری REL-MR-60DC/21 یا مشابه آن استفاده می‌کند.

• اگر قصد دارید با برق ۲۳۰ ولت کار کنید: باید رله‌ای را انتخاب کنید که برای ولتاژ بوبین ۲۳۰ ولت طراحی شده باشد.

• اگر سیستم شما ۲۴ ولت است: استفاده از این پایه (230UC) به دلیل مدارات داخلیِ حذف نویز (Surge Protection) که برای ولتاژ بالا طراحی شده‌اند، ممکن است با رله‌های ۲۴ ولت به درستی کار نکند یا نویز را به درستی حذف نکند.

خدمات تخصصی «الکترو موج نوین» برای این قطعه:

1. تکمیل پکیج: اگر پایه (Base) را دارید و برای آن رله (Insert) مناسب پیدا نمی‌کنید، ما می‌توانیم بر اساس نیاز پروژه، مغزی رله اصلی فونیکس را برای شما تأمین کنیم تا پکیج شما کامل شود.

2. تأمین سیستم پل‌زنی (FBST): بسیاری از مشتریان در استفاده از این پایه‌ها، نیاز به پل‌زن‌های مخصوص (Jumper) دارند تا فاز یا نول را بین رله‌ها توزیع کنند. ما این قطعات جانبی را نیز تأمین می‌کنیم.

3. مشاوره در نصب: اگر در مورد نحوه سیم‌کشی این پایه در مدارات ۲۳۰ ولت و رعایت استانداردهای ایمنی سوالی دارید، تیم فنی ما آماده پاسخگویی است.
